# ハードウェアインターフェース

***

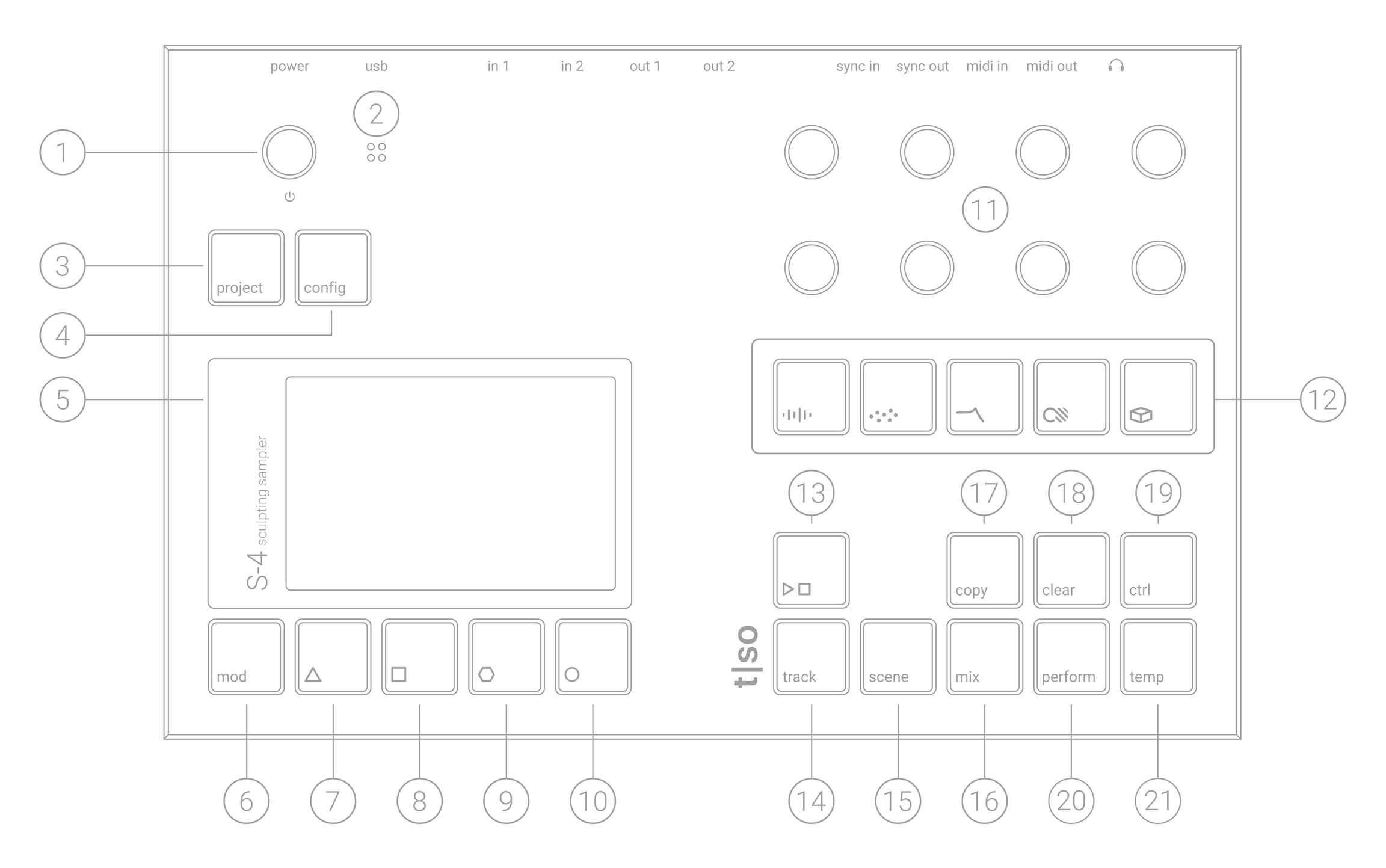

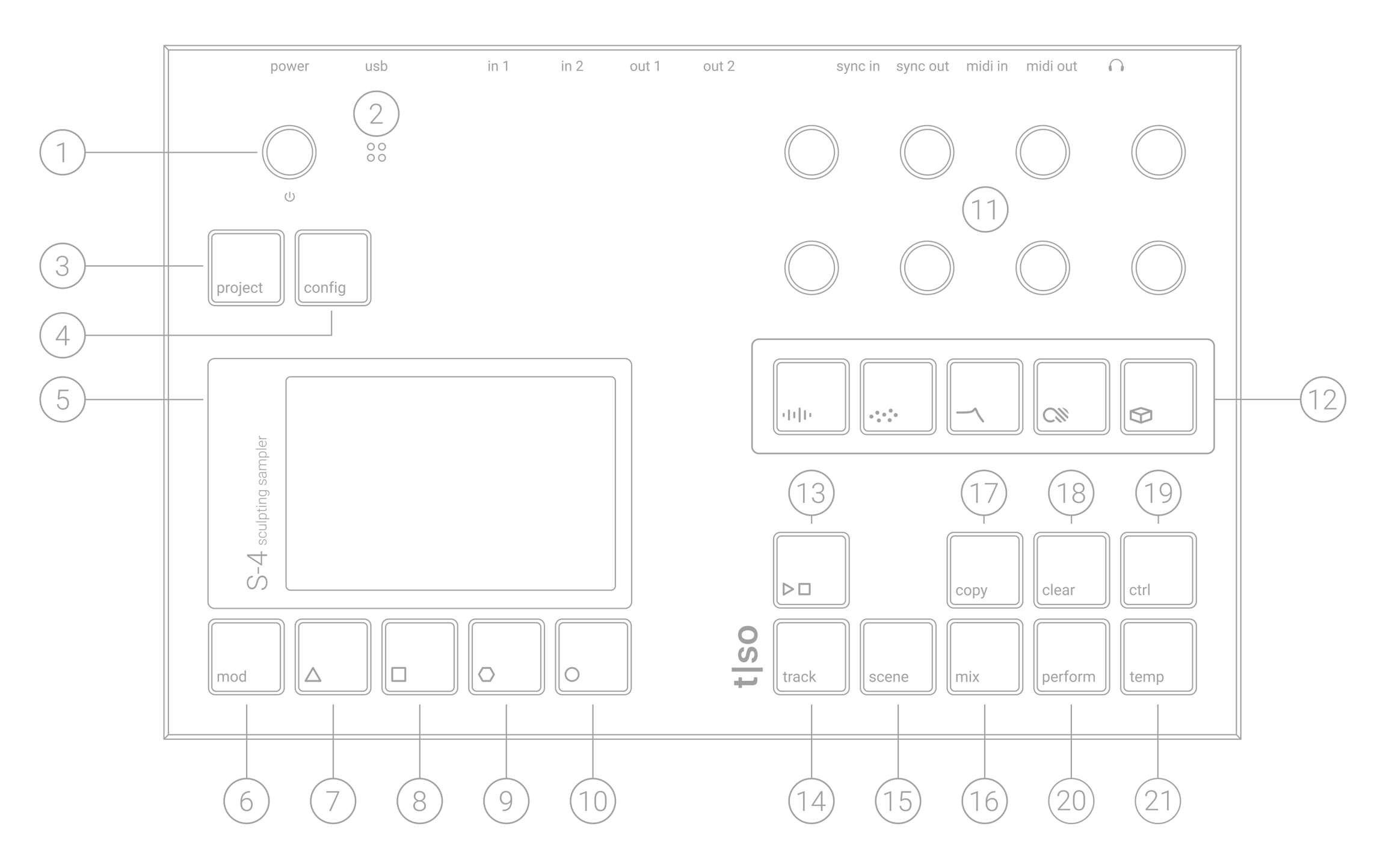

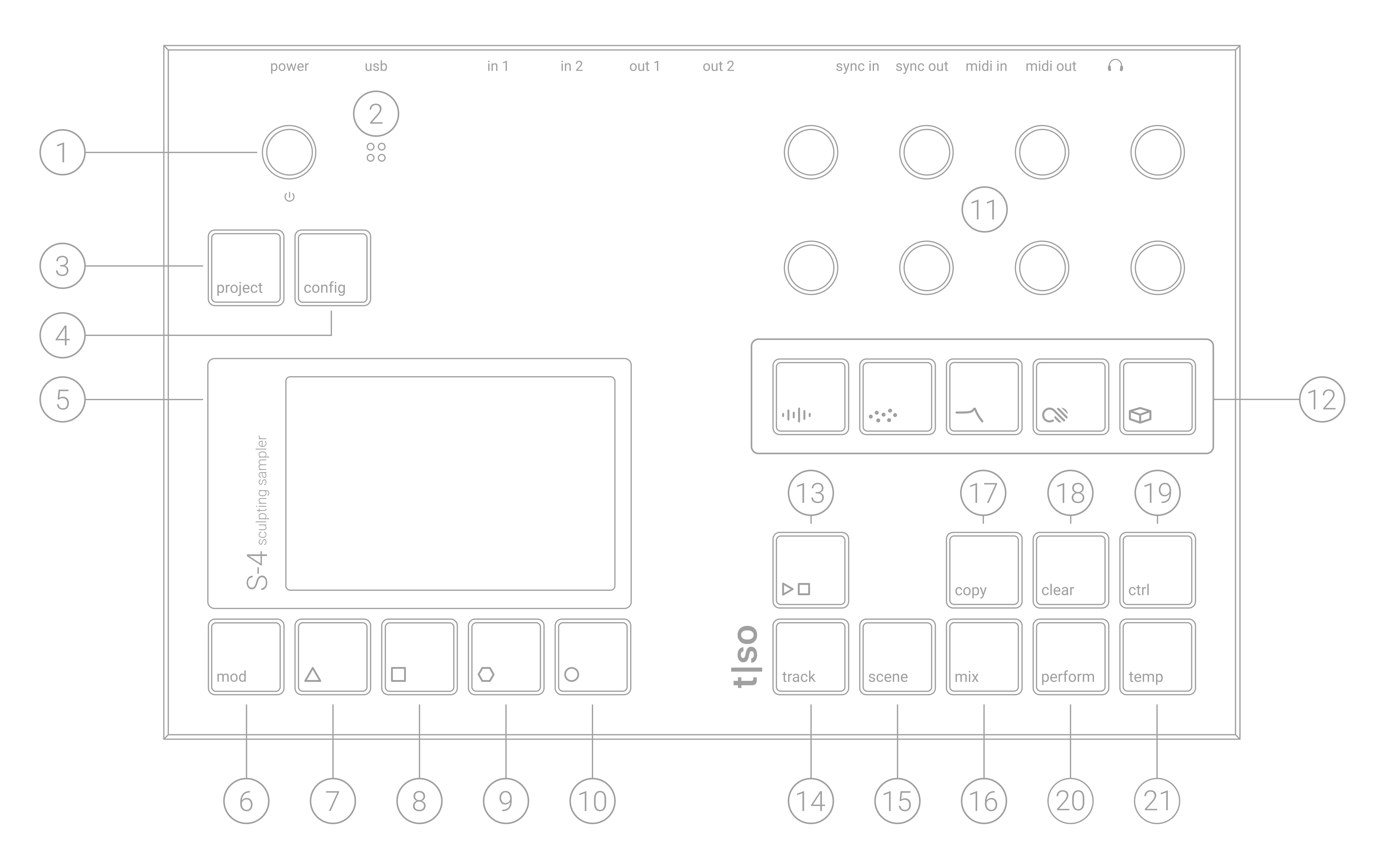

## **フロントパネル**

<figure><img src="https://content.gitbook.com/content/jm5a9MvaITM9pGRptmsQ/blobs/IbWSq0A5R6CmaOYBKOXI/FrontPanel%20illustration%20v3.png" alt=""><figcaption></figcaption></figure>

<table><thead><tr><th width="54.89453125" data-type="number">No.</th><th width="198.55859375">用途</th><th>説明</th></tr></thead><tbody><tr><td>1</td><td><strong>SELECTエンコーダー</strong></td><td>テンポ、デバイスの電源、押すまたは回転による一般的なナビゲーションなど、S-4 のさまざまな側面を制御します。</td></tr><tr><td>2</td><td><strong>内蔵マイク</strong></td><td>-</td></tr><tr><td>3</td><td><strong>[PROJECT] ボタン</strong></td><td>プロジェクトの保存、読み込み、新規作成が可能です。<br><a href="../../purojekuto-torakku/purojekuto">詳しく見る</a></td></tr><tr><td>4</td><td><strong>[CONFIG] ボタン</strong></td><td>S-4 の構成オプションにアクセスします。</td></tr><tr><td>5</td><td><strong>液晶ディスプレイ</strong></td><td>-</td></tr><tr><td>6</td><td><strong>[MOD] ボタン</strong></td><td>モジュレーションに関する様々な機能。<br><a href="../../mojurshon/mojurshonno">詳しく見る</a></td></tr><tr><td>7</td><td><strong>三角形 [アクション] ボタン</strong></td><td>画面の表示内容に応じて機能が切り替わる、コンテキスト依存型のボタンです。</td></tr><tr><td>8</td><td><strong>四角形 [アクション] ボタン</strong></td><td>-</td></tr><tr><td>9</td><td><strong>六角形 [アクション] ボタン</strong></td><td>-</td></tr><tr><td>10</td><td><strong>円形</strong> <strong>[ACTION] ボタン</strong></td><td>-</td></tr><tr><td>11</td><td><strong>パラメーターエンコーダー</strong></td><td>エンドレスエンコーダーを押す、または回すことで、パラメーターの調整や値の設定を行います。</td></tr><tr><td>12</td><td><strong>[DEVICE] ボタン</strong></td><td>デバイススロットのナビゲーション。左から右へ：[マテリアル]、[グラニューラー]、[フィルター]、[カラー]、[スペース]<br><a href="../../debaisu">詳しく見る</a></td></tr><tr><td>13</td><td><strong>[PLAY/STOP] ボタン</strong></td><td>再生を開始および停止します。</td></tr><tr><td>14</td><td><strong>[TRACK] ボタン</strong></td><td><p>ナビゲーションを追跡します。</p><p><a href="../../torakku">詳しく見る</a></p></td></tr><tr><td>15</td><td><strong>[SCENE] ボタン</strong></td><td>シーンページを開きます。　　　　　　　　　<a href="../../pafmansutoshn/shnno">詳しく見る</a></td></tr><tr><td>16</td><td><strong>[MIX] ボタン</strong></td><td>4トラックミキサーとマスター出力。　　　　<a href="../../sono/mikkusuby">詳しく見る</a></td></tr><tr><td>17</td><td><strong>[COPY] ボタン</strong></td><td>現在の状態のコピーと貼り付けにアクセスするためのボタン。　　　　　　　　　　　　　　<a href="../../sono/kop-psuto">詳しく見る</a></td></tr><tr><td>18</td><td><strong>[CLEAR] ボタン</strong></td><td>他の機能と一緒に押すとクリアして削除します。　　　　　　　　　　　　　　　　　　　<a href="../../sono/kuriatorisetto">詳しく見る</a></td></tr><tr><td>19</td><td><strong>[CTRL] ボタン</strong></td><td>押し続けると二次機能にアクセスできます。</td></tr><tr><td>20</td><td><strong>[PERFORM] ボタン</strong></td><td>PERFORMページを開きます。                          <a href="../../pafmansutoshn/pafmansu">詳しく見る</a></td></tr><tr><td>21</td><td><strong>[TEMP] ボタン</strong></td><td>一時的な制御機能を有効にします。　　　　　<a href="../../sono/nakontorru">詳しく見る</a></td></tr></tbody></table>

***

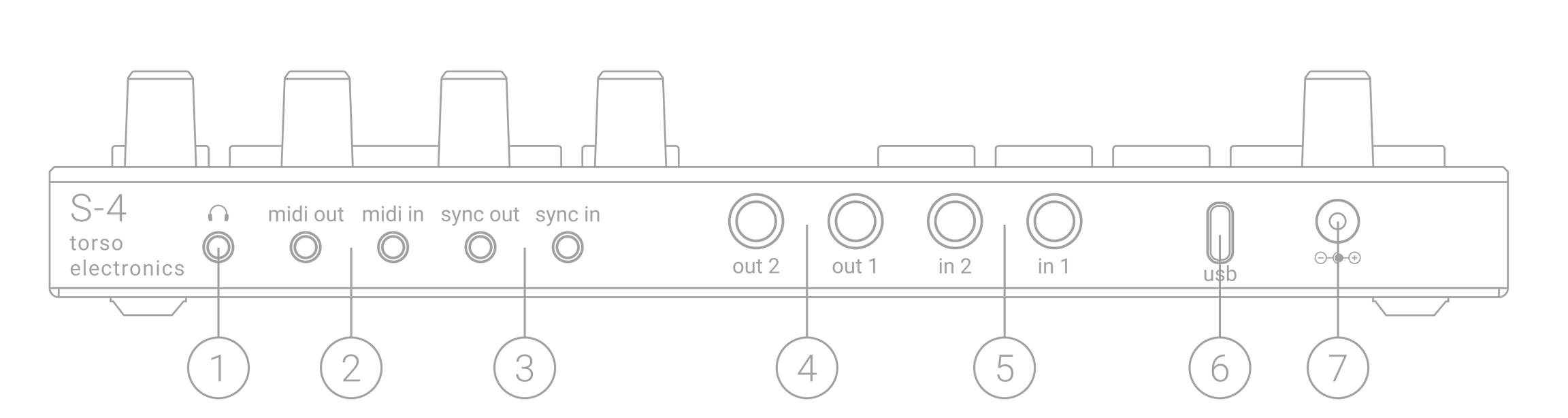

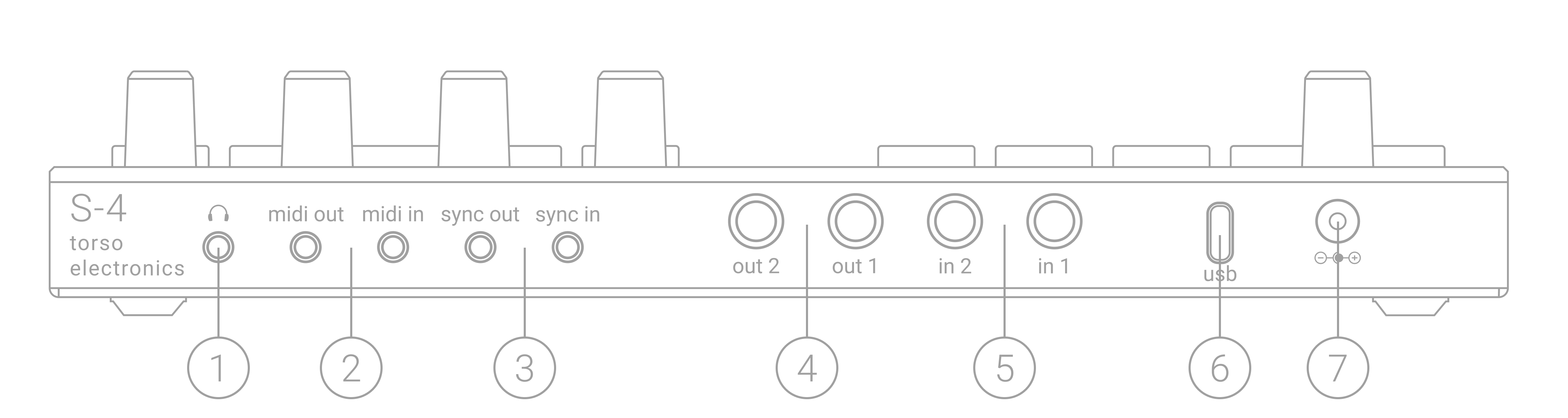

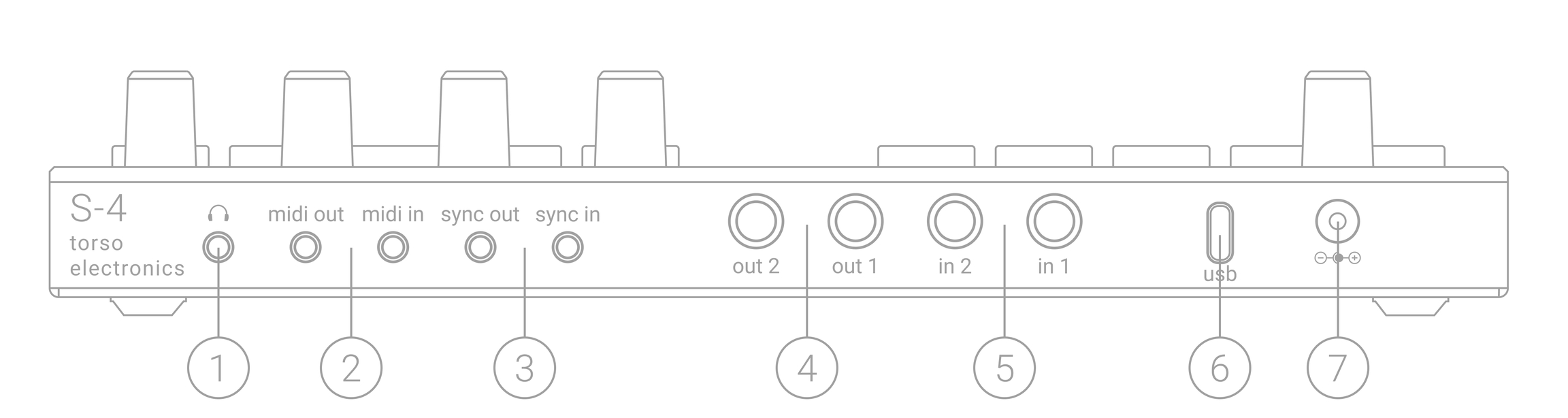

## **バックパネル**

<figure><img src="https://content.gitbook.com/content/jm5a9MvaITM9pGRptmsQ/blobs/RazPViatNvkQ5wF3yexk/BackPanel%20illustration_3x.png" alt=""><figcaption></figcaption></figure>

<table><thead><tr><th width="54.5" data-type="number">Number</th><th width="254.55859375">用途</th><th data-hidden>Description</th></tr></thead><tbody><tr><td>1</td><td><strong>3.5 mm TRSヘッドフォン出力</strong></td><td>Controls different aspects of the S-4, from tempo, powering device to general navigation via push or rotation.</td></tr><tr><td>2</td><td><strong>3.5 mm TRS（タイプA）入力/出力</strong></td><td>-</td></tr><tr><td>3</td><td><strong>3.5 mmアナログシンク入出力</strong></td><td>Project navigation. Save, load and create new projects. <a href="../../purojekuto-torakku/purojekuto">Learn more</a></td></tr><tr><td>4</td><td><strong>2x 6.3 mm (1/4”) ジャックライン出力</strong></td><td>Access configuration options of the S-4.</td></tr><tr><td>5</td><td><strong>2x 6.3 mm (1/4”) ジャックライン入力</strong></td><td>-</td></tr><tr><td>6</td><td><strong>USB-Cポート</strong></td><td>Various modulation-related functions. <a href="../../mojurshon">Learn more</a></td></tr><tr><td>7</td><td><strong>DC入力（12V/2A）</strong></td><td>Context-dependent buttons that will change function based on what's on the screen.</td></tr></tbody></table>

***
